软件功能

交换功能

支持VLAN
支持GVRP
支持端口聚合, LACP
支持端口流控
支持端口限速
支持端口风暴抑制(广播/多播/未知单播)

冗余技术

支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DRP/DHP,自愈时间<20ms
支持STP/RSTP/MSTP

组播技术

支持IGMP Snooping
支持GMRP
支持静态组播
支持IGMPv1/v2/v3

安全技术

支持HTTPS/SSL
支持SSH
支持TACACS+
支持IEEE802.1X
支持RADIUS
支持用户分级
支持端口隔离
支持IP Source Guard

服务质量管理

支持QoS, 802.1p(CoS), DSCP
支持SP,WRR队列调度
支持ACL

管理与维护

支持Console, Telnet, WEB管理方式
支持SNMPv1/v2c/v3，可通过Kyvision集中管理
支持本地升级/FTP/TFTP软件升级
支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警, 温度告警
支持DDM (SFP接口)
支持环路检测
支持RMON
支持端口镜像
支持Syslog
支持LLDP
支持Link-check

IP管理

支持DHCP server/snooping/client
支持DHCP Relay(option 82)
支持ARP

时钟管理

支持SNTP Client
支持NTP Client

路由

静态路由

产品规格

技术参数

标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
IEEE 802.3ad (链路聚合)
IEEE 802.3x (流控)
IEEE 802.1p (优先级)
IEEE 802.1Q (VLAN)
IEEE 802.1d (STP)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
IEEE 802.1x (Network Access Control)
IEEE 802.1ab (LLDP)

交换属性

优先级队列 8
VLAN数 4094
VLAN ID 1～4093
组播组数 511
MAC表 8K
包缓冲区 4.1M
包转发率 17.9Mpps (4GX8GE) 29.8Mpps (4GX16GE)
交换延迟 <5μs
超长帧长度 10000 bytes

接口

千兆端口
100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口
10/100/1000Base-T(X), RJ45接口
Console口 RS232,RJ45接口
告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max

指示灯

前面板指示灯
运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
环指示灯:Ring
接口指示灯:Link/ACT, Speed(电口); Link/ACT, Speed (光口)

按钮

Reset:支持重启和恢复默认配置

电源

输入电压
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
24-48VDC(18-72VDC)
接入端子
5芯5.08mm间距插入式端子 (L2)
3芯7.62mm间距插入式端子 (HV)
功率
<12W (4GX8GE)
<17W (4GX16GE)
过载保护 支持
反接保护 支持
冗余保护 支持 (L2)

机械结构

外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40

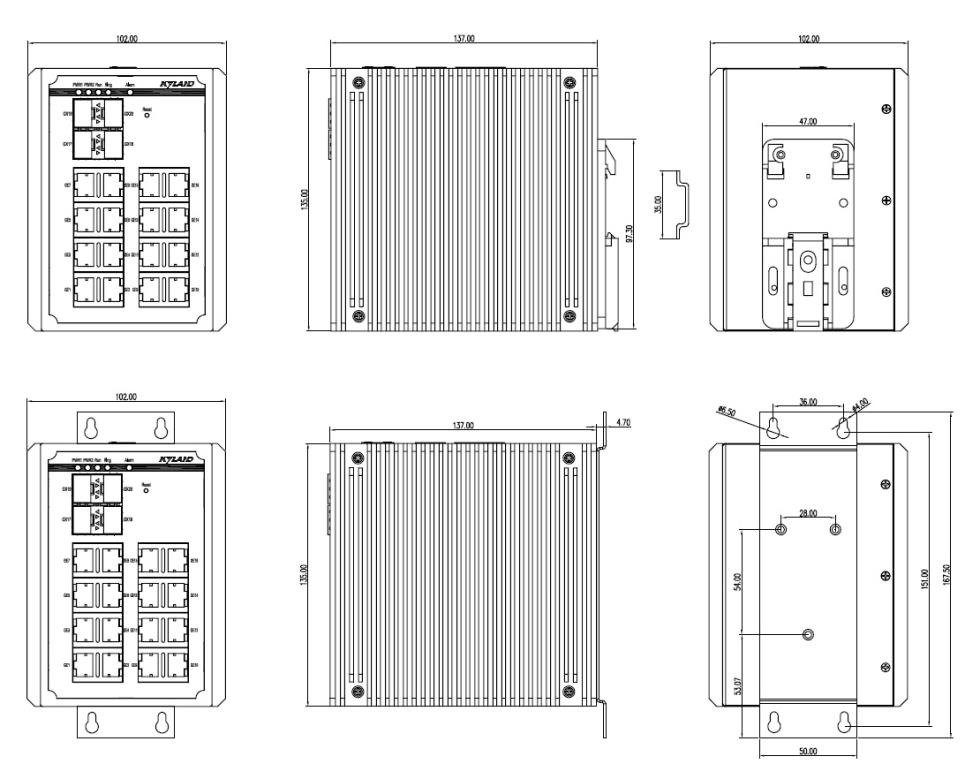

尺寸
88mm×135mm×137mm (4GX8GE) (W×H×D)
102mm×135mm×137mm (4GX16GE) (W×H×D)
重量
1.5Kg (4GX8GE)
1.9Kg (4GX16GE)
安装方式 DIN卡轨式或壁挂式

环境

工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露

质保

MTBF
1317486h (4GX8GE)
1097144h (4GX16GE)
保修期 5年

认证

CE, FCC
EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2
Rail Traffic: EN 50121-4
IEC 62368-1, EN 62368-1

行业标准

EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

产品型号

SICOM3000A-Ports-PS1-PS2

代码定义

代码选型

Ports:端口

4GX8GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口

4GX16GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45电口

PS1-PS2

L2-L2=24-48VDC (18-72VDC),冗余输入

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入

配件型号

配件说明

SFP模块

参考工业级SFP模块选购表

DT-BGAZ-02

壁挂安装板

DT-FCZ-RJ45-01

单口RJ45防尘罩
