产品规格

技术参数

标准 IEEE 802.3i,IEEE 802.3u,IEEE 802.3af, IEEE 802.3at

交换属性

MAC表 16K
包缓冲区 2Mbit
包转发率 14.8Mpps
交换延迟 <10μs
超长帧 10KByte

接口

千兆端口 1000Base-X, SFP接口
10/100/1000Base-T(X), RJ45接口
802.3af/at PoE端口 可为负载提供最大30W的功率;
V+,V-对应2对数据线1/2和3/6(End-Span PSE)

指示灯

前面板指示灯
电源指示灯:PWR1,PWR2
PoE指示灯:POE (GE3-GE10/GE1-GE8)
接口指示灯:Link/ACT,Speed(电口GE3-GE10/GE1-GE8), Link/ACT(光口GX1-GX2)

电源

输入电压
L5: 24VDC(12-36VDC)
L16: 48VDC(12-57VDC)
12-45VDC for no PoE
45-57VDC for PoE
51-57VDC for PoE+

功率
L5:
<9W(无PD)
PoE output 60W@12VDC
PoE output 120W@24VDC
L16:
<9W@12-45VDC(无PD)
PoE output 120W@45-57VDC(PoE)
PoE output 240W@51-57VDC(PoE+)

接入端子 4芯5.08mm间距插入式端子
PoE过载保护 支持
反接保护 支持
冗余保护 支持

机械结构

外壳
金属材质
散热方式
自然冷却，无风扇
防护等级
IP30

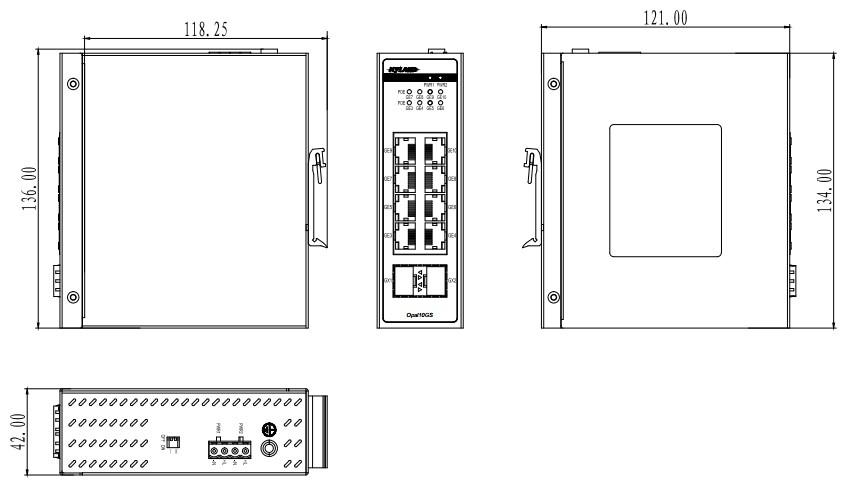

尺寸
42mm×136mm×121mm(W×H×D)
重量
<0.45Kg
安装方式
DIN卡轨式

环境

工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露

质保

MTBF
2GX8GP:
L16: 1463833h
L5: 1331573h
8GP:
L16: 1535103h
L5: 1812547h

保修期 5年

认证

CE, FCC
EMC: EN 55032, EN 61000-6-4, EN 61000-6-2
Rail Traffic: EN 50121

行业标准

EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

产品型号

Opal10GS-Ports-PS1-PS2

代码定义

代码选型

Ports:端口

2GX8GP=2×1000Base-X, SFP接口; 8 x10/100/1000Base-T(X) PoE电口

8GP=8 x10/100/1000Base-T(X) PoE电口

PS1-PS2:冗余电源输入

L5-L5=12-36VDC,冗余输入

L16-L16=12-57VDC,冗余输入
