  KIEN3016M和KIEN3024M系列技术参数

​

​

简介

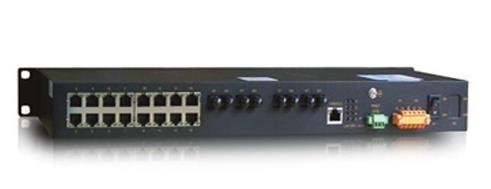

KIEN3016M和KIEN3024M是东土科技股份有限公司自主研发的两款光电汇合型一体化管理型工业以太网交换机。该产品主要是针对工业领域内星型网络、树形网络以及链形网络的应用而开发的。其高性能的交换引擎，坚固而封闭的机箱设计，无风机但高效的单肋形机箱散热表面，电源输入端过流、过压及EMC防护，RJ45端口优良的EMC防护性能，使得KIEN3016M和KIEN3024M能够适应严酷而危险的工业环境。

特点

10Base-T/100Base-TX自适应的以太网接口（全双工、半双工），支持自动MDI/MDI-X连接。
100Base-FX全双工的多模/单模光纤接口。
广播风暴保护。
IEEE802.3/802.U/802.3X存储和转发交换方式。
透明传输VLAN Tag包。
强大的WEB管理功能，可以实现VLAN、IGMP-Snooping、TRUNK、端口镜像等功能。
超级终端管理界面，可以为工程现场配置提供便利条件。
提供工业级的交流（AC220V）电源。
提供工业级的各种电压等级的直流电源（DC+24V、DC-48V）。
电源具有可靠的过流、过压保护以及EMC保护
单肋形铝制机箱散热表面设计，无风机高效散热，可使系统可靠地工作在-40℃~+85℃的环境中。
高强度封闭铝制外壳，IP40的防护等级，使系统能够可靠地工作在恶劣的环境中。

系统指标

KIEN3016M

管理端口

RS232接口，1个，接口形式RJ45

端口数量

16 ´10Base-T/100Base-TX

扩展光口数

0~4个100Base-FX-SM/MM

系统参数

支 持 标 准：IEEE802.3、IEEE 802.3x、IEEE 802.3u

存储转发速率：148810  pps

最大过滤速率：148810  pps

交换方式：存储转发

系统交换带宽：8.8G

电磁兼容骚扰：EN55022

电磁兼容抗扰：EN50082-2

电口参数

物理接口：RJ45带屏蔽

RJ45端口：10Base-T/100Base-TX，支持自动协商功能

接口标准：符合IEEE802.3标准

传输距离：<100米

光口参数

发光功率： >-13dbm(SM)  >-20dbm(MM)

收光灵敏度： <-28dbm(SM) <-35dbm(MM)

波长： 1310nm(SM)  1550nm(SM)  1310 nm(MM)

传输距离：20～80Km(SM)   <2Km(MM)

连接器类型： SC/FC

传输速率： 125Mbps

电源参数

输入电压：AC 220V（AC 200V～240V，50Hz～60Hz）

  DC24V（DC 18V～36V）

  DC-48V  (DC -36V～-72V)

输入功耗：<15W

过流保护：内置

机械参数

物理尺寸（高´宽´深）：44㎜´482.6㎜´245㎜

安装方式：标准19’  1U机架式

散热形式：铝合金单肋形散热，无风机。

出线形式：后出

机壳防护：IP40

重    量：4㎏

工作环境

工作温度：-40℃～85℃

存储温度：-45℃～85℃

湿    度：10%～95%（无凝露）

订购信息

​

KIEN3016M

16 10/100Base-TX RJ45 ports

KIEN3016M-2M

2 100Base-FX multi mode fiber ports, 16 10/100Base-TX RJ45 ports

KIEN3016M-2S

2 100Base-FX single mode fiber ports, 16 10/100Base-TX RJ45 ports

KIEN3016M-4M

4 100Base-FX multi mode fiber ports, 16 10/100Base-TX RJ45 ports

KIEN3016M-4S

4 100Base-FX single mode fiber ports, 16 10/100Base-TX RJ45 ports

KIEN3024M

24 10/100Base-TX RJ45 ports

KIEN3024M-2M

2 100Base-FX multi mode fiber ports, 24 10/100Base-TX RJ45 ports

KIEN3024M-2S

2 100Base-FX single mode fiber ports, 24 10/100Base-TX RJ45 ports
