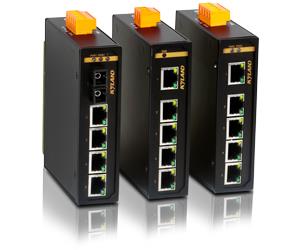

KIEN1005/KIEN1005A系列技术参数
(5端口非网管型卡轨式交换机)

产品简介

 KIEN1005A非网管交换机是一款节能环保的低功耗绿色工业以太网
产品，提供5个快速以太网端口，即插即用，满载功耗低于3.5W。其IP40防
护的金属外壳，抗强振动的卡轨座，可选的12V/24V/48V/220V输入型号，
-40℃-+85℃极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列
产品具备在恶劣工业环境下稳定可靠工作的能力，可为电力，智能交通，
工厂自动化，视频监控等工业应用领域组建快速稳定的百兆终端接入网络
保驾护航。KIEN1005系列5口非网管交换机支持1个光电可选百兆接口，
4个百兆电口，支持12V/220V单电源输入。

产品特点

1个光电可选百兆接口,4个百兆电口
IP40防护等级
绿色工业以太网系列,KIEN1005A满载功耗低于3.5W
KIEN1005A
符合工业四级电磁兼容性要求
CE, FCC认证

产品规格

​

技术参数

标准

IEEE 802.3i (10Base-T)IEEE 802.3u (100Base-TX
和100Base-FX)IEEE802.3x (流控

交换属性

MAC表

2K (KIEN1005A)   1K (KIEN1005)

包缓冲区

1Mbit (KIEN1005A)512Kbit (KIEN1005)

包转发率

0.8Mpps

交换延迟

<10μs

接口

百兆端口

100Base-FX, 单/多模SC/ST/FC任选
10/100Base-T(X), RJ45接口

指示灯

前面板指示灯

电源指示灯: PWR1, PWR2 (KIEN1005A)

电源

输入电压(KIEN1005A)

24-48VDC12-24VDC100-240VAC，50/60Hz;
 110-220VDC

输入电压(KIEN1005)

12-24VDC220VAC

接入端子(KIEN1005A)

5芯5.08mm间距插入式端子(12/24/48VDC)
3芯5.08mm间距插入式端子 (220VAC/DC)

接入端子(KIEN1005)

3芯3.81mm间距插入式端子

功率

KIEN1005A<2.7W (12/24/48VDC)KIEN1005A<3.5W
(220VAC/DC)KIEN1005<3.6W

过载保护

支持

反接保护

支持

冗余保护

KIEN1005A(12/24/48VDC)支持

机械结构

外壳

金属材质

散热方式

 自然冷却, 无风扇

防护等级

 IP40

尺寸

30mm×115mm×91.5mm (W×H×D) (KIEN1005A)
36.5mm×120mm×90mm (W×H×D) (KIEN1005)

重量

0.46Kg (KIEN1005A)0.3Kg (KIEN1005)

安装方式

DIN卡轨式或壁挂式

环境

工作温度

‘-40℃～+85℃

储存温度

’-40℃～+85℃

相对湿度

5～95%无凝露

质保

MTBF

454730h

保修期

5年

认证

CE, FCC产品

行业标准

EMI

FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS

IEC61000-4-2(ESD) ±8kV (contact), ±15kV (air)IEC61000
-4-3(RS) 10V/m (80MHz～2GHz)IEC61000-4-4(EFT) Power
Port: ±4kV; Data Port: ±2kVIEC61000-4-5 (Surge) Power
Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kVIEC61000-4-6(CS)
 10V (150kHz～80MHz)

机械

IEC60068-2-6(振动) IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

推荐型号

​

产品型号

KIEN1005A-Ports-Connector-PS1-PS2
KIEN1005A-Ports-Connector-PS1

代码定义

代码选型

Ports:端口

5T=5×10/100Base-T(X) RJ45电口
1S4T=1×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口
1M4T=1×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口

Connector:
百兆光口参数

SC05=SC接头,多模,1310nm,5km
ST05=ST接头,多模,1310nm,5km
FC05=FC接头,多模,1310nm,5km
SC40=SC接头,单模,1310nm,40km
ST40=ST接头,单模,1310nm,40km
FC40=FC接头,单模,1310nm,40km
SC60=SC接头,单模,1310nm,60km
SC80=SC接头,单模,1550nm,80km
NA：无百兆光口时, Connector项为空

PS1-PS2:
冗余电源输入

L2-L2=24-48VDC, 冗余输入
L5-L5=12-24VDC, 冗余输入

PS1:单电源输入

HV=100-240VAC, 50/60Hz; 110-220VDC, 单电源输入

产品型号

KIEN1005-Ports-Connector-PS1

代码定义

代码选型

Ports:端口

5T=5X10/100Base-T(X)电口
1S4T=1X100Base-FX,单模光口;4X10/100Base-T(X) RJ45电口
1M4T=1X100Base-FX,多模光口;4X10/100Base-T(X) RJ45电口

Connector:
百兆光口参数

SC05=SC接头,多模,1310nm,5km
ST05=ST接头,多模,1310nm,5km
FC05=FC接头,多模,1310nm,5km
SC40=SC接头,单模,1310nm,40km
ST40=ST接头,单模,1310nm,40km
FC40=FC接头,单模,1310nm,40km
SC60=SC接头,单模,1310nm,60km
SC80=SC接头,单模,1550nm,80km
NA：无百兆光口时, Connector项为空

PS1:单电源输入

H3=220VAC，单电源输入
L5=12-24VDC，单电源输入

选购配件

​

配件型号

配件说明

DT-BGAZ-01

壁挂安装板(KIEN1005A)

DT-BGAZ-03

壁挂安装板(KIEN1005)

DT-FCZ-RJ45-01

单口RJ45防尘罩
